Hubitat 정보 (시스템 정보, 각방 온습도 등등) 그래프로 확인하기

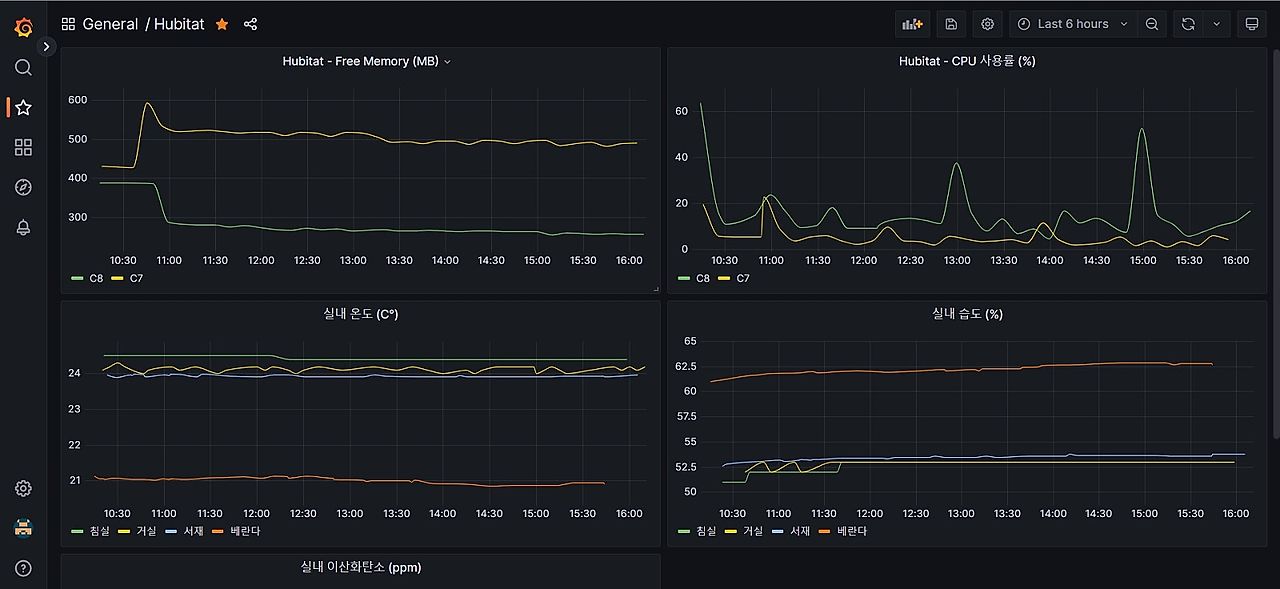

Hubitat의 시스템 정보를 포함한 각 디바이스의 온습도 정보 등을 그래프로 한눈에 볼 수 있는 방법을 소개시켜드립니다.

​

제가 사용한 방법은 Hubitat 자체 서비스를 이용하기 보다는 외부 서비스를 이용하는 방법입니다.

​

먼저 2가지의 도커 컨테이너가 필요합니다.

첫번째로 모니터링 화면을 뿌려주는 Grafana.

두번째로 Hubitat 정보를 저장할 Influxdb. (influxdb는 v2가 아닌 v1.8.10으로 설치해주셔야 합니다.)

​

각 도커 컨테이너 docker-compose.yml 파일의 내용은 아래를 참고하시면 됩니다.

​

[grafana]

version: '3.6'

services:

grafana:

image: grafana/grafana:latest

container_name: grafana

ports:

- 3000:3000

environment:

- GF_INSTALL_PLUGINS=grafana-clock-panel,grafana-simple-json-datasource

volumes:

- /docker/grafana/var_lib_grafana:/var/lib/grafana

- /docker/grafana/etc_grafana/grafana.ini:/etc/grafana/grafana.ini:ro

restart: always

​

[influxdb]

version: '3.6'

services:

influxdb:

image: influxdb:1.8.10

container_name: influxdb

ports:

- 8086:8086

restart: always

volumes:

- influxdb_data:/bitnami/influxdb

volumes:

influxdb_data:

​

infuxdb 도커 컨테이너를 생성하였다면 해당 도커 컨테이너의 터미널 환경으로 접속하여 influxdb에 접속해서 database를 생성해줍니다.

​

명령어는 아래 스크린샷을 참고하시면 됩니다.

터미널에서 influx를 입력해서 db에 접속한 후 database를 생성해주면 됩니다.

database 생성하는 명령어는 "create database 사용할 DB 이름" 입니다.

drop 은 삭제하는 명령어 show databases는 현재 database 목록을 보는 명령어 입니다.

​

2024.03.31 Update

※ DB를 따로 관리가 필요없으신 분들이나 watchtower를 이용해서 도커 컨테이너 자동 업데이트를 사용하시는 분들은 Database를 따로 만들 필요 없이 기본 database를 사용하시면 됩니다.

Database Name : _internal

​

​

도커 컨테이너를 생성하였다면 Hubitat Hub로 돌아와서 influxdb-logger App을 설치해줍니다.

HPM에서 influxdb-logger로 검색해서 설치하시면 됩니다.

​

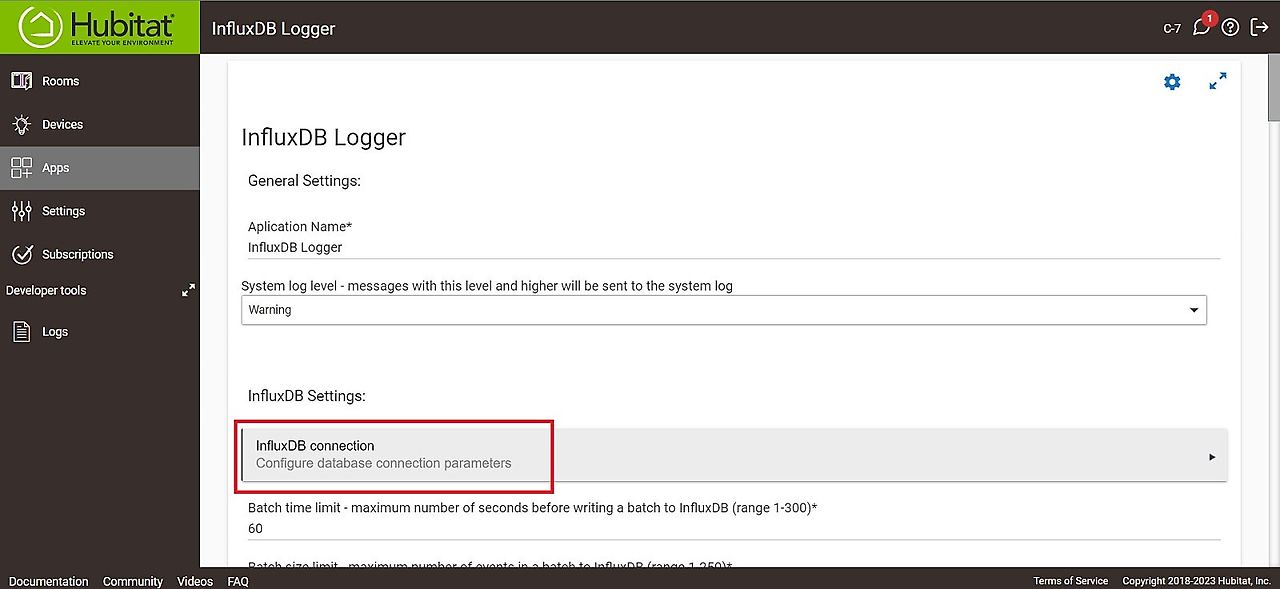

Add User App으로 Influxdb logger app 생성 후 InfluxDB Settings에서 InfluxDB connection 항목을 설정해줍니다.

​

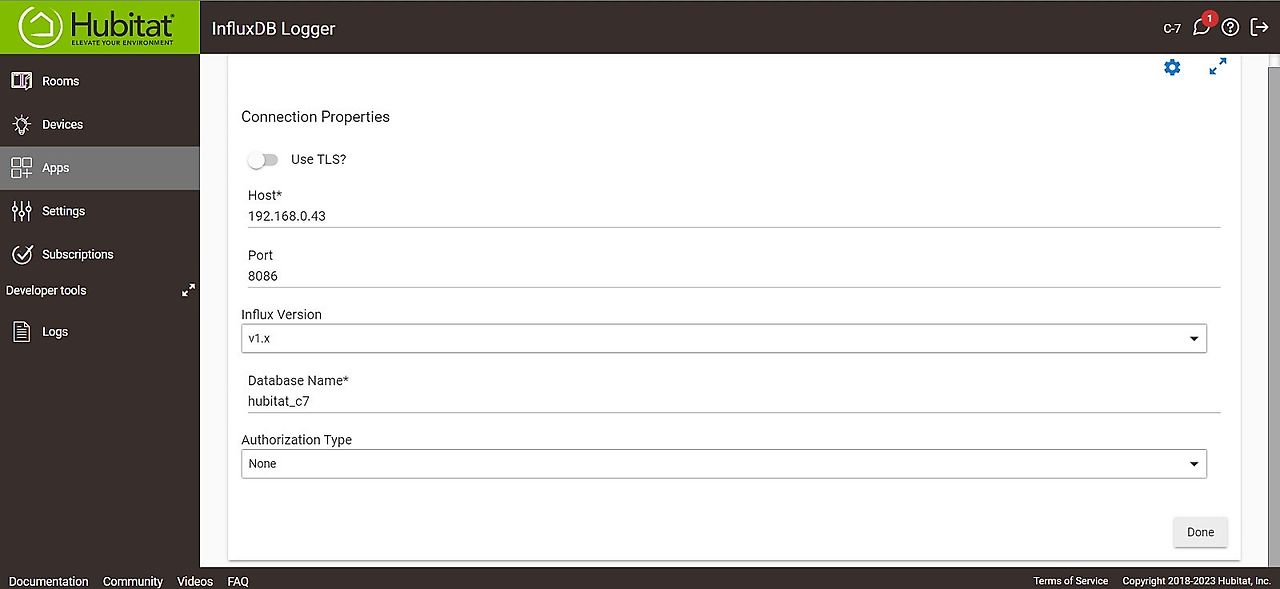

Host에는 influxdb IP, Port는 influxdb port (기본값 8086)

버전은 v1.x를 선택하시고 Database Name은 위에서 생성한 DB 이름을 입력해줍니다.

​

2024.03.31 Update

※ DB를 따로 관리가 필요없으신 분들이나 watchtower를 이용해서 도커 컨테이너 자동 업데이트를 사용하시는 분들은 Database를 따로 만들 필요 없이 기본 database를 사용하시면 됩니다.

Database Name : _internal

​

​

​

DB Logging 인터벌 시간을 설정해주고 logging 값을 저장할 디바이스를 선택해줍니다.

디아비스 선택에 앞서서 디바이스의 일부 속성값만 선택을 위해 Advanced attribute selection을 활성화 해줍니다.

그 밑에 선택한 디바이스 목록에서 필요한 속성 값을 선택해줍니다.

​

이제 Hubitat에서의 설정은 끝났습니다.

​

Grafana 설정을 위해서 Grafana에 로그인을 합니다. (Default 계정 : admin / admin)

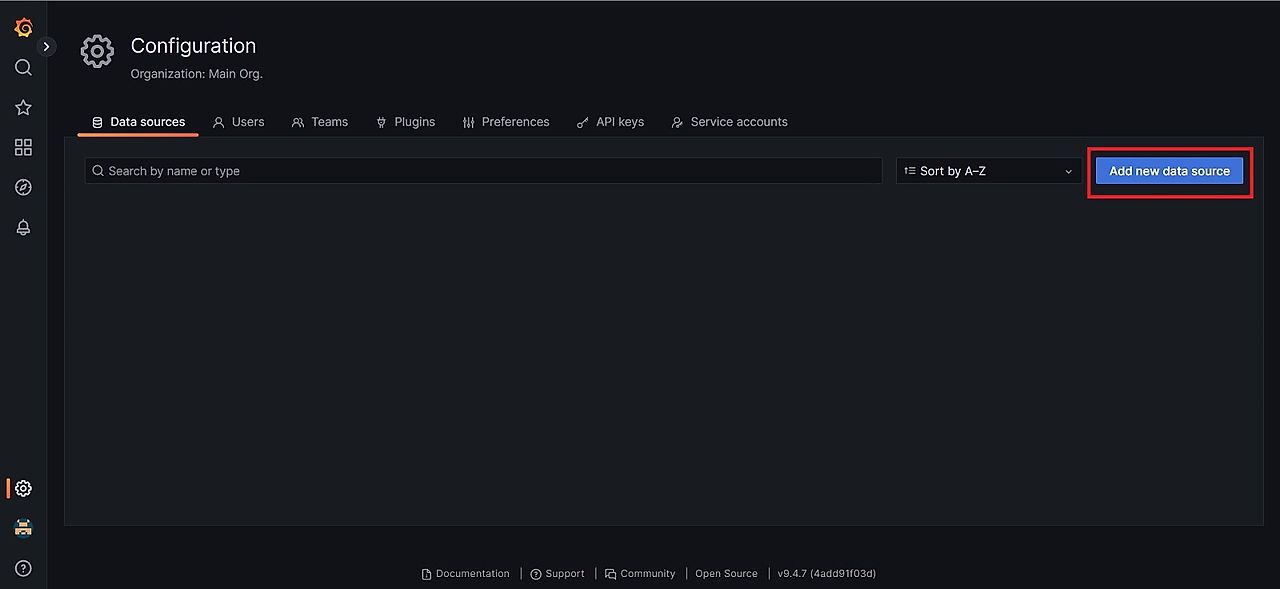

로그인 및 비밀번호 변경 후 Grafana -> Configuration -> Data sources로 이동합니다.

​

​

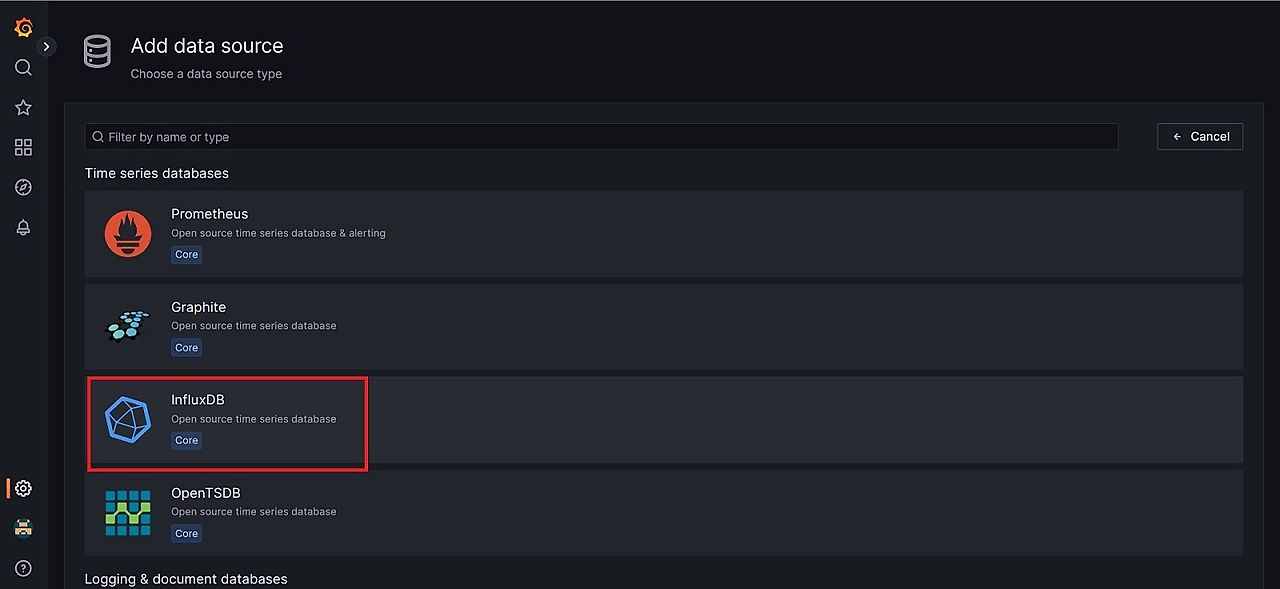

Add new data source를 눌러서 InfluxDB를 선택합니다.

​

​

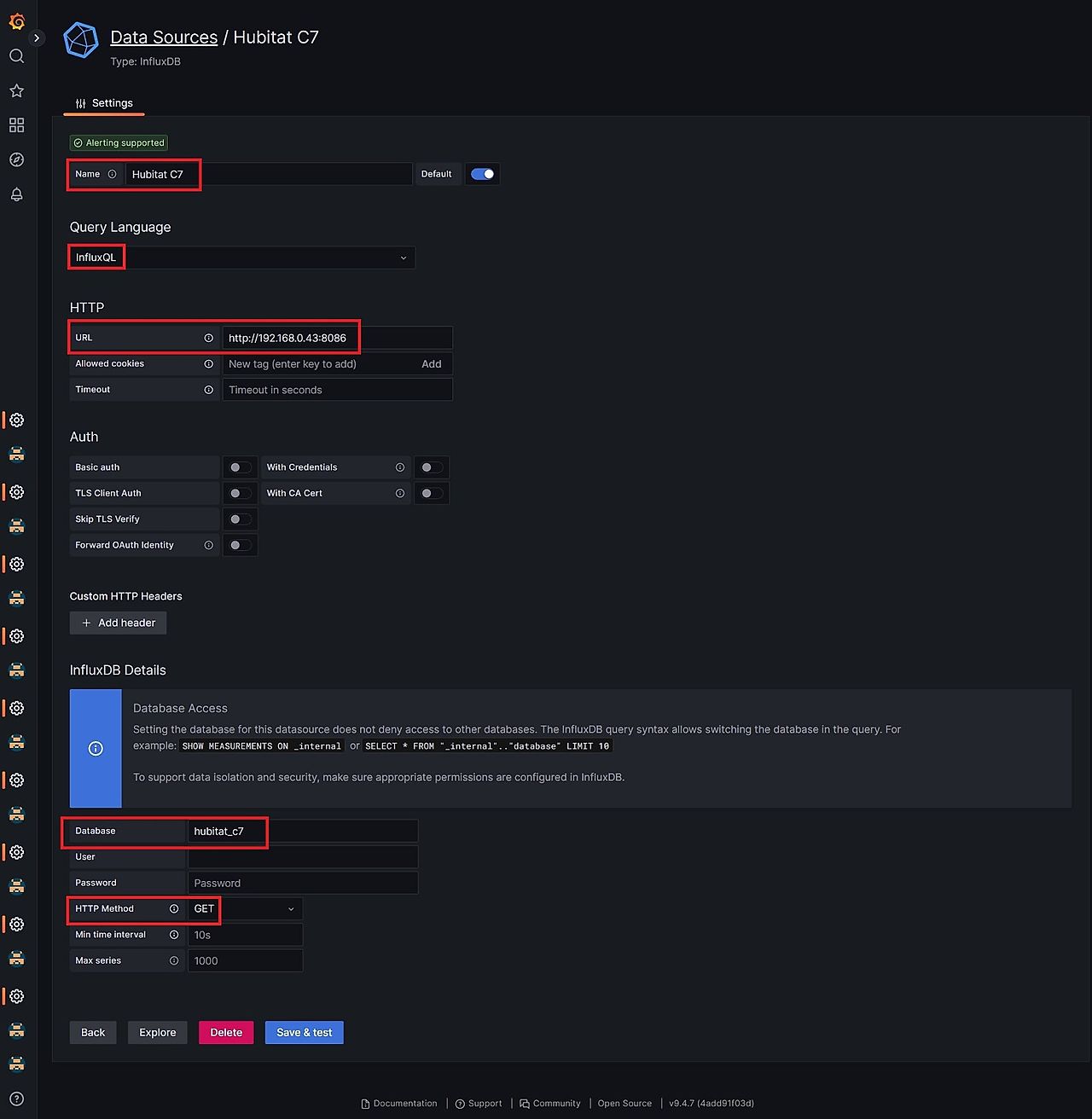

필요한 부분을 입력해줍니다.

Name 항목은 이름

HTTP URL 항목은 Influxdb 정보

Database는 생성해둔 database 이름

HTTP Method는 GET으로 설정합니다.

​

​

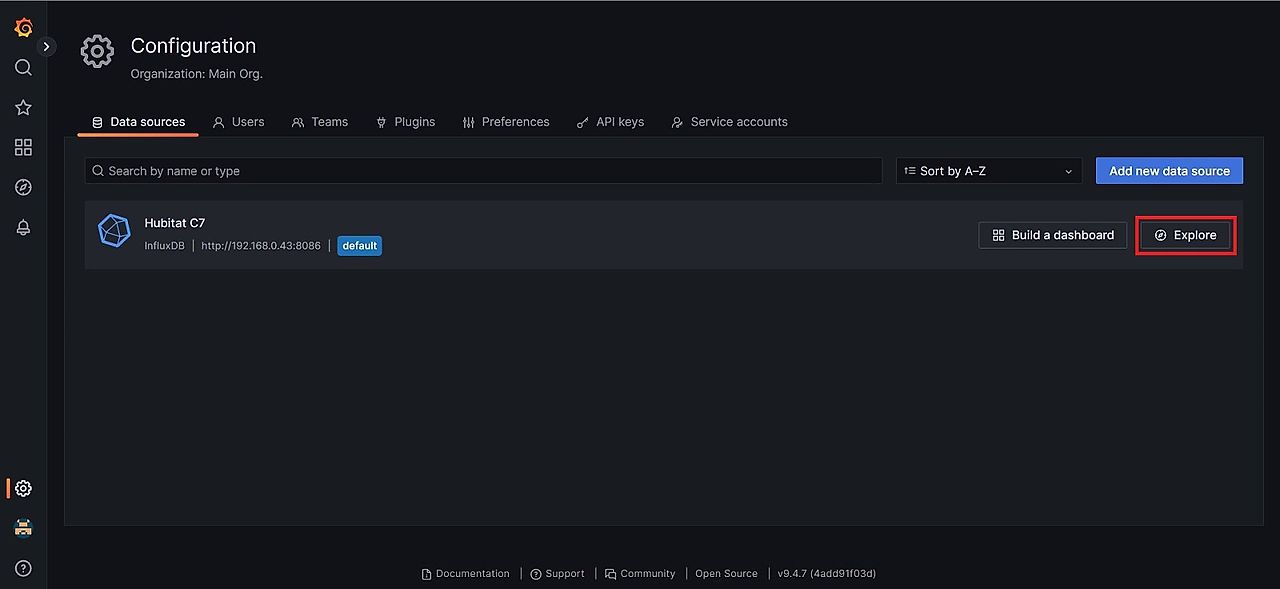

설정 값 입력 완료 후 저장해주면 아래와 같이 Data Source가 하나 생성이 되었습니다.

항목의 옆에 Explore를 눌러서 Influxdb에 저장된 데이터를 살펴보겠습니다.

Influxdb에서 가져온 값을 쿼리할 수 있는 메뉴가 나옵니다.

hubitat에서 설정한 logging 값은 바로 가져오지 않고 Hubitat influx-logging App에서 설정한 시간만큼 지난 후 값을 가져오게 됩니다.

​

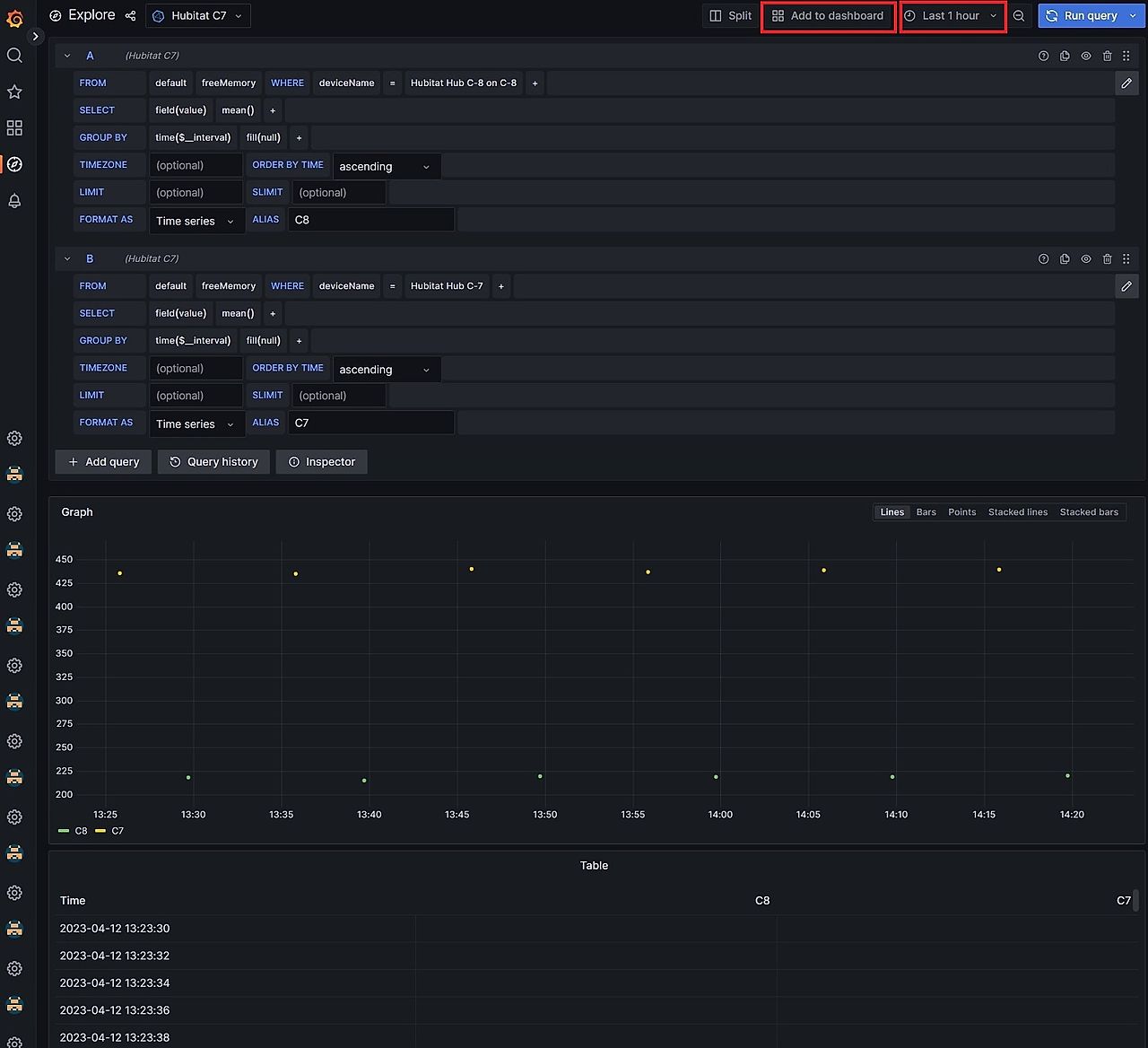

Hubitat의 logging 값을 가져왔다면 아래와 같이 설정한 디바이스 속성 같에 대한 데이터를 쿼리할 수 있습니다.

필요하다면 쿼리를 추가해서 2개, 3개의 값을 동시에 그래프로 표시할 수 있습니다.

​

쿼리한 결과 값은 시간을 조정해서 좀 더 많은 그래프를 볼 수 있습니다.

완료된 쿼리 값은 Add to dashboard를 눌러서 대시보드에 추가할 수 있습니다.

​

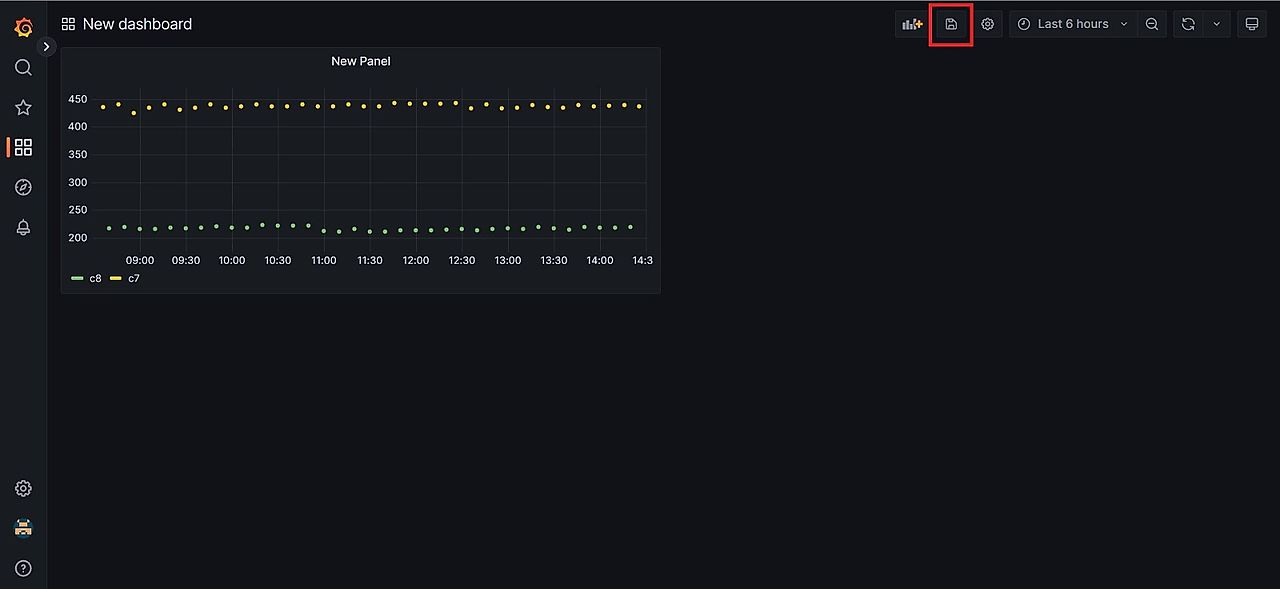

대시보드에 추가된 그래프는 저장을 눌러서 해당 대시보드를 저장해줍니다.

​

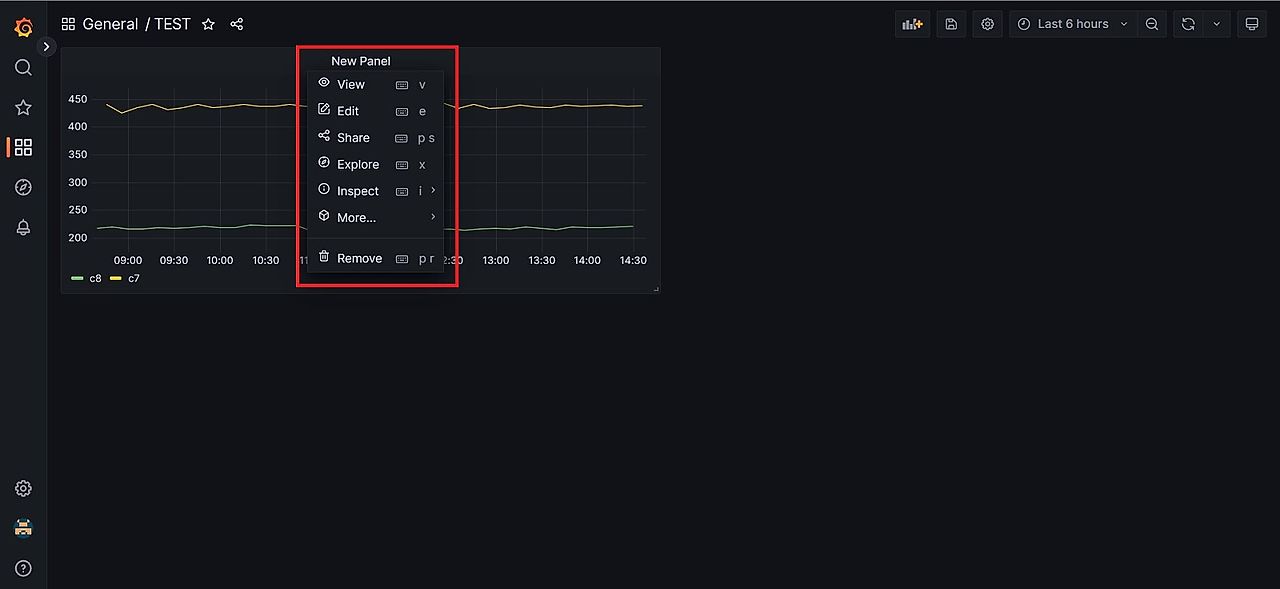

그래프 속성을 변경은 이름을 눌러서 변경할 수 있습니다.

​

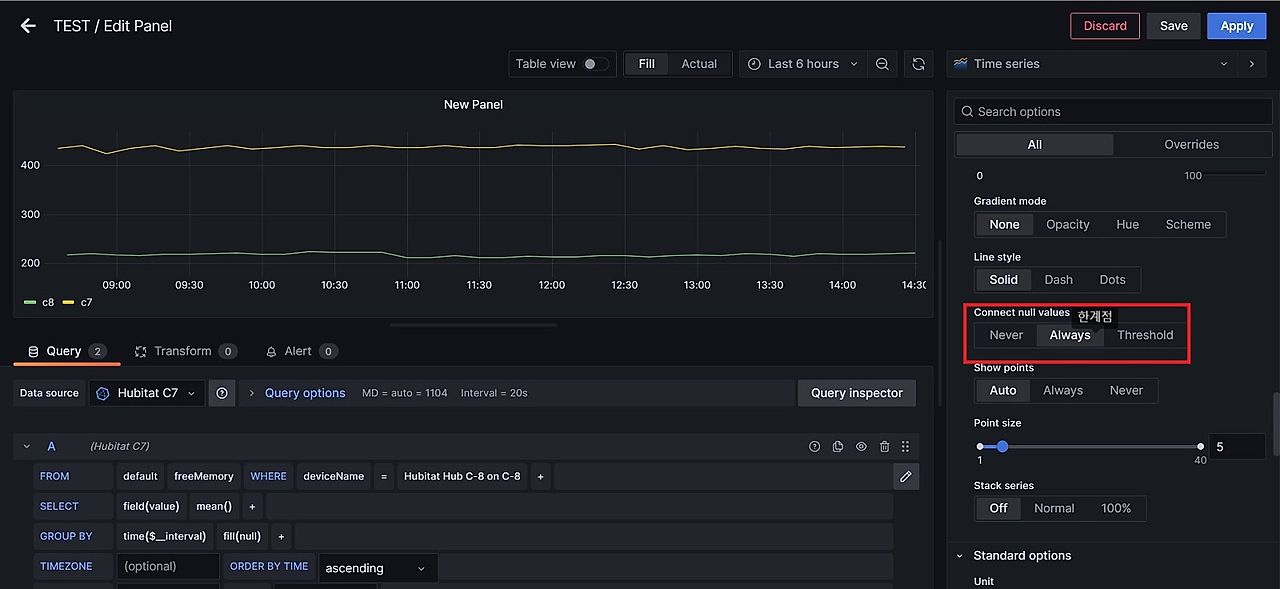

그래프가 점이 아닌 항상 선으로 표시하고 싶으면 편집 속성 우측의 아랫 부분에 Connection null values를 Always로 설정합니다.

​

그래프의 이름은 편집 속성 우측 제일 상단에서 변경할 수 있습니다.

​

이와 같은 방법으로 온도, 습도 값을 그래프로 대시보드로 설정할 수 있습니다. ^^

​

​

지금까지의 내용은 아래의 링크 글을 참고하였습니다.

https://community.hubitat.com/t/hubitat-influxdb-grafana-howto-ubuntu-linux/97798
